整流器はどのように機能しますか？

整流器はどのように機能しますか？

そもそも、最も重要な所有物は整流器なしでは機能しません。いいえ、それはあなたの電話ではなく、その充電器です。電話の充電器と、さらに言えば、家庭用電子機器の大部分は、AC電源（発電所で生成され、送電線を介して家に供給される交流）ではなく、DC電源で動作します。一方向に確実に流れる電流。

整流器はデバイスに組み込まれた回路であり、家に来る落ち着きのないAC電源を安定したDC電源に変換して、デバイスが適切に機能できるようにします。しかし、整流器はどのようにしてこの整流を実現しますか？

ダイオード

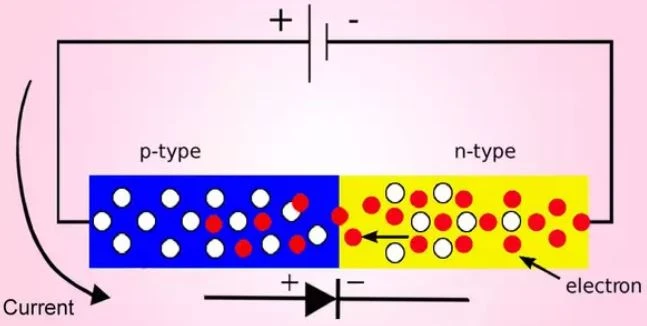

ダイオードは、半導体革命の最初の子孫の1つです。デバイスは基本的に、互いに接着された2つの半導体スラブです。ただし、半導体の特性は異なります。1つは電子不足、または過剰な正電荷または正孔を示し、もう1つは電子で満たされているため過剰な負電荷を示します。一緒に、それらはいわゆるaPNジャンクションを構成します。

抵抗とは異なり、ダイオードの基本的な目的は、電流が単一方向に流れることを可能にすることです。ダイオードを流れる電流は、その正の半導体またはアノードがバッテリーの正端子に接続され、その負の半導体またはカソードがバッテリーの負端子に接続されている場合にのみ流れます。端子が相互接続されている場合、電流は抑制されます。

ダイオードは整流器の中心にあり、整流器はその特性を利用して目的を果たします。

整流

最初に、3桁の電圧がトースターまたは充電器をフライングするため、AC電圧が大幅に低下します。これは、トランスまたは電圧レギュレータを使用して実現されます。次に、減少したAC電源がデバイスに供給され、そこで整流器によって最初に迎えられます。整流器はACをDCに変換し、それをデバイスのコア回路に渡します。

整流器は、AC電源の1サイクルのみ（正または負）を整流するか、または両方を整流することにより、DC電源を生成できます。したがって、前者は電源波形の半分のみを整流するため、半波整流器と呼ばれ、後者は、波形の半分または全体を整流するため、全波整流器と呼ばれます。

半波整流器

AC電源の大きさは、トランスで低減され、この特定の構成のダイオードに供給されます。構成は、波形の正のサイクルのみを修正します。
