コモンモードインダクタと差動モードインダクタを選択する方法は?

1,コモンモードインダクタンスと差動モードインダクタンス

コモンモードインダクタンスおよび差動モードインダクタンスは、様々なフィルタ、スイッチング電源、その他の製品で広く使用されている有効な電磁干渉成分の1つですが、コモンモードインダクタンスはコモンモード干渉を抑制するために使用され、差動モードインダクタンスは差動モード干渉を抑制するために使用され、両方がより重要なフィルタインダクタです。

2 音分共通モードインダクタンスと差動モードインダクタンス識別

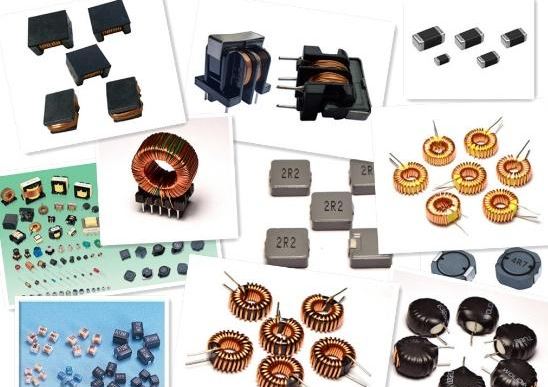

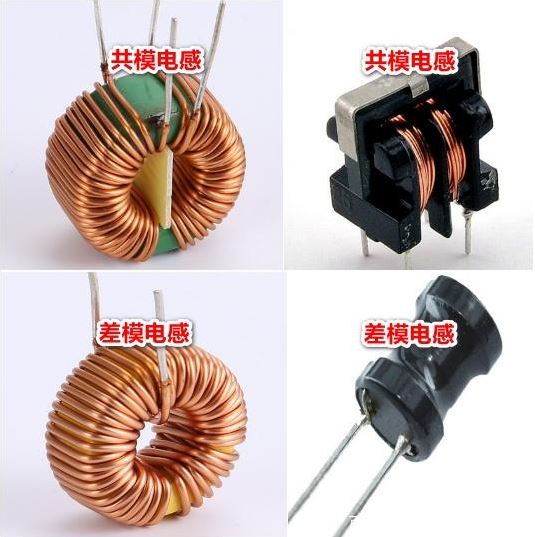

インダクタはフィルターインダクタの2種類ですが、外観と巻き方の違いは異なります。コモンモードインダクタの場合、それは同じコアに巻かれ、2つの巻線のコイルの直径と回転数は同じですが、巻き方向は反対です。コイルのセットは2つのピンを持っているので、コモンモードインダクタは4ピンを持つことになります。差動モードインダクタはコアに巻き付けられており、コイルが1つしかないので、2つしかないので、コモンモードインダクタンスと差動モードインダクタンスはピン数と区別できます。以下に示すように:

三音共通モードインダクタンスおよび差動モードインダクタンスアプリケーション

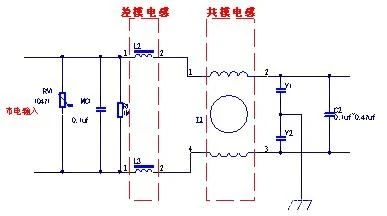

次の図は EMI フィルタ回路の部分的な回路図で、L1 は 1 ~ 4 のピンの合計 4 本を持つコモン モード インダクタで、L2 と L3 は差動モード インダクタで、それぞれ 1 ~ 2 の差動モードインダクタンスが AC 電源電流を通過することがわかります。この差動モードインダクタンスは大きなAC電流に耐えることができ、一般的にペアで表示されます。

コモンモードインダクタはコモンモードチョークとも呼ばれ、コモンモード電磁干渉信号をフィルタリングするためにコンピュータスイッチング電源で一般的に使用されます。基板設計では、コモンモードインダクタンスはEMIフィルタリングの役割も果たしており、高速信号線が発生する電磁波が外側に放射するのを抑制するために使用されます。

差動モードインダクタ(DMインダクタ)は、AC電源電流を流す必要があります。一般的に、μ値が低い鉄粉コアが使用されます。μ値が低いため、インダクタンスは低くなります。典型的な値は、uH間の数十から数百です。

2 つの違い:

コモンモードインダクタンスは、同じ数のターン、同じワイヤ直径、同じ鉄コア上の逆巻方向を持つコイルの2セットです。差動モードインダクタは、鉄心に巻かれたコイルです。

コモンモードインダクタンスの特徴は、同じコア上のコイルの2つのセットの巻き方向が反対であるため、コアは飽和を恐れていないということです。市場で最も広く使用されている磁気コア材料は、高伝導性フェライト材料です。

差動モードインダクタンスの特徴は、高電流用途で使用される点です。コイルは鉄心に巻き付いているので、コイルに流入する電力が大きくなるとコイル内の鉄コアが飽和し、市場で最も使用される鉄芯物質は金属粉コア材料です。特に鉄粉の芯材(低価格のため)。
