SMD LANトランスの作成背景

有線LANの普及と発展に伴い、1つのユニットに有線LANを構築することで、指導者と各部門の相互コミュニケーションを実現し、作業効率を大幅に向上させることができます。

有線LANでは、サーバ、ルータ、ハブ、コンピュータなどの間の通信は、それらのケーブルおよびツイストペアを接続することによって達成されるが、接続ケーブルおよびツイストペアは長いためである。 最長のものは百メートルに達することができます、直接2つの部分の電子デバイスを接続すると多くの問題をもたらすでしょう。

まず、2つの場所の接地電位が異なり、ゆっくり変化する電圧の非常に低い周波数が接続線の両端に形成され、ランプ電圧が内部回路の集積回路チップに直接印加される2つの場所でデバイスのネットワークカード、集積回路チップの結果。 燃え尽きる。

第二に、100メートル近くの長い線は長いアンテナに相当します。 外部電磁干渉（数千ボルトまでの振幅による落雷干渉を含む）は、送信されたデータ信号にエラーを引き起こす可能性のある長いラインを介してネットワークカードに入り、集積回路チップ

第3に、スイッチング電源によって生成された電磁ノイズ、クロック信号は、長いラインを介して周囲の空間に伝達され、他の電子機器に干渉源を形成する。

最後に、インピーダンスマッチングの問題があります。 ケーブルとツイストペアの特性インピーダンスは固定されています。 それらに接続されたデータ信号源の内部抵抗と負荷抵抗は、長尺線の特性インピーダンスと整合している必要があります。 そうしないと、長い線の両端がインピーダンスのために不一致になります。 反射干渉信号を生成することはまた、送信されたデータ信号にビットエラーを引き起こす。

加えて、近年、追加の作業要件がネットワークケーブルに求められている。 遠隔地の電子機器へのDC電源の長距離電源は、明らかに直線で接続されています。 これらの問題を解決することはできません。さらに、新たに追加されたタスクを完了してください。

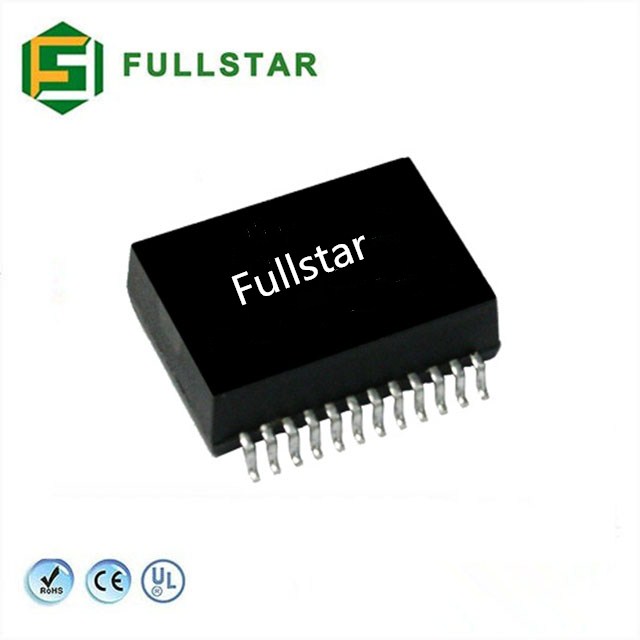

エンジニアによる長年にわたる研究の結果、接続線および半導体集積回路負荷抵抗器の各端部に変圧器が追加されれば、上記問題は完全に解決されることが分かった。 この変圧器はSMDのラントランスです。 SMD LAN トランスの 原理は何 ですか？
