VAC電源とは何ですか? AC 電圧、意味、用途などについて理解する

電気システムを扱う場合、次のような電圧定格が頻繁に表示されることがあります。AC120V, AC230V、 またはAC240V。しかし、VAC とは何を意味するのでしょうか?また、なぜ電力システムにおいて VAC が重要なのでしょうか?

VAC は交流ボルトの略です。これは、交流 (AC) 電気システムの電圧レベルを表すために使用される測定単位です。電気の流れが一方向にのみ流れる直流 (DC) とは異なり、交流は周期的に方向を変え、家庭、商業ビル、産業用電力ネットワークで使用される標準的な電気の形式です。

VAC 電源を理解することは、適切な電気コンポーネントを選択するために不可欠です。変圧器、電源、インダクター、および現代の電子機器で使用されるその他の磁気コンポーネント。



VACとはどういう意味ですか?

VACとは、ボルト AC (交流).

この用語には 2 つの重要な部分が含まれています。

• V=ボルト、電位差を測定するために使用される単位。
• AC=交流、周期的に方向が反転する電流の一種。

したがって、VAC は、交流電源の電圧レベルを表します。

例えば：

• AC120V120 ボルトの AC 電圧供給を意味します。
• AC230V230 ボルトの AC 電圧供給を意味します。
• AC480V産業用三相電気システムで一般的に使用されています。-

VAC 定格が高くなるほど、回路に電流を流すために利用できる電位差が大きくなります。



VAC 電源はどのように機能しますか?

AC 電源システムでは、電圧は一定に保たれません。代わりに、時間の経過とともに電圧が上昇および下降する波形 (通常は正弦波) に従います。

AC 波形が 1 秒あたりに 1 サイクルを完了する回数は周波数と呼ばれ、ヘルツ (Hz) 単位で測定されます。

一般的な AC 周波数には次のものがあります。

• 50Hz– ヨーロッパ、アジア、アフリカの多くの国で広く使用されています。
• 60Hz– 北米およびその他の一部の地域で一般的に使用されます。

たとえば、電源ラベルには次のように表示されます。入力：AC100～240V、50/60Hz



これは、デバイスが 100 ボルトから 240 ボルトの範囲の AC 電源で動作でき、50 Hz と 60 Hz の両方の電気周波数をサポートできることを意味します。

ほとんどの電子機器は AC 電源を直接使用しません。代わりに、次のようなコンポーネントを通じて VAC 入力を DC 電力に変換します。

• トランスフォーマー
• 整流器
• 電圧調整器
• スイッチング電源

この変換により、敏感な電子回路が安全かつ効率的に動作できるようになります。



VAC と VDC: 違いは何ですか?

電気工学で最もよくある質問の 1 つは、VAC と VDC の違いです。

特徴	VAC	VDC
フルネーム	交流ボルト	直流ボルト
電流の方向	定期的に変更	一方向に流れる
波形	通常は正弦波	定電圧レベル
頻度	通常は50Hzまたは60Hz	通常 0Hz
一般的なアプリケーション	電力網、建物、産業機器	バッテリー、電子機器、制御回路
例	AC120V、AC230V、AC480V	DC5V、DC12V、DC24V

VAC と VDC はどちらも現代の電気システムに不可欠です。 AC 電源は長距離の送電に好まれますが、DC 電源は電子機器内で一般的に使用されます。



一般的な VAC 電圧定格

地域の規格や機器の要件に応じて、アプリケーションごとに異なる VAC レベルが使用されます。

AC120Vとは何ですか?

AC120Vは、最も一般的な住宅用電圧定格の 1 つです。

以下の目的で広く使用されています。

• 家庭用電化製品
• 照明システム
• オフィス機器
• 家電

北米の多くのデバイスは、約 120 VAC で動作するように設計されています。

AC230Vとは何ですか?

AC230V多くの国で住宅用および商用の電気システムで一般的に使用されています。

アプリケーションには次のものが含まれます。

• 家電製品
• 産業機器
• 商用電源システム
• 電気機械

電圧が高いシステムは、より低い電流で同じ量のエネルギーを伝送できるため、より効率的に電力を供給できます。

AC480Vとは何ですか?

AC480V産業環境でよく見られます。

一般的に次の目的で使用されます。

• 大型モーター
• ファクトリーオートメーションシステム
• 産業機械
• 高出力電気機器-

産業用システムは大量の電力を必要とするため、多くの場合、より高い VAC 定格を使用します。



単相 VAC 電源と三相 VAC 電源

VAC システムは一般に、単相電力と三相電力に分類できます。-

単相 VAC 電源-

単相 AC 電源は、一般的に家庭や小規模な商業用途で使用されます。-

一般的な用途には次のようなものがあります。

点灯

コンピュータ

小型家電

オフィス機器

三相 VAC 電源

三相 AC 電力は、より安定した効率的な電力供給を提供するため、主に産業用途で使用されます。

一般的なアプリケーションには次のものがあります。

• 電気モーター
• 製造設備
• 産業オートメーションシステム
• 重機

三相システムは通常、単相システムと比較して、高電力アプリケーションで優れたパフォーマンスを提供します。{{1}{2}}

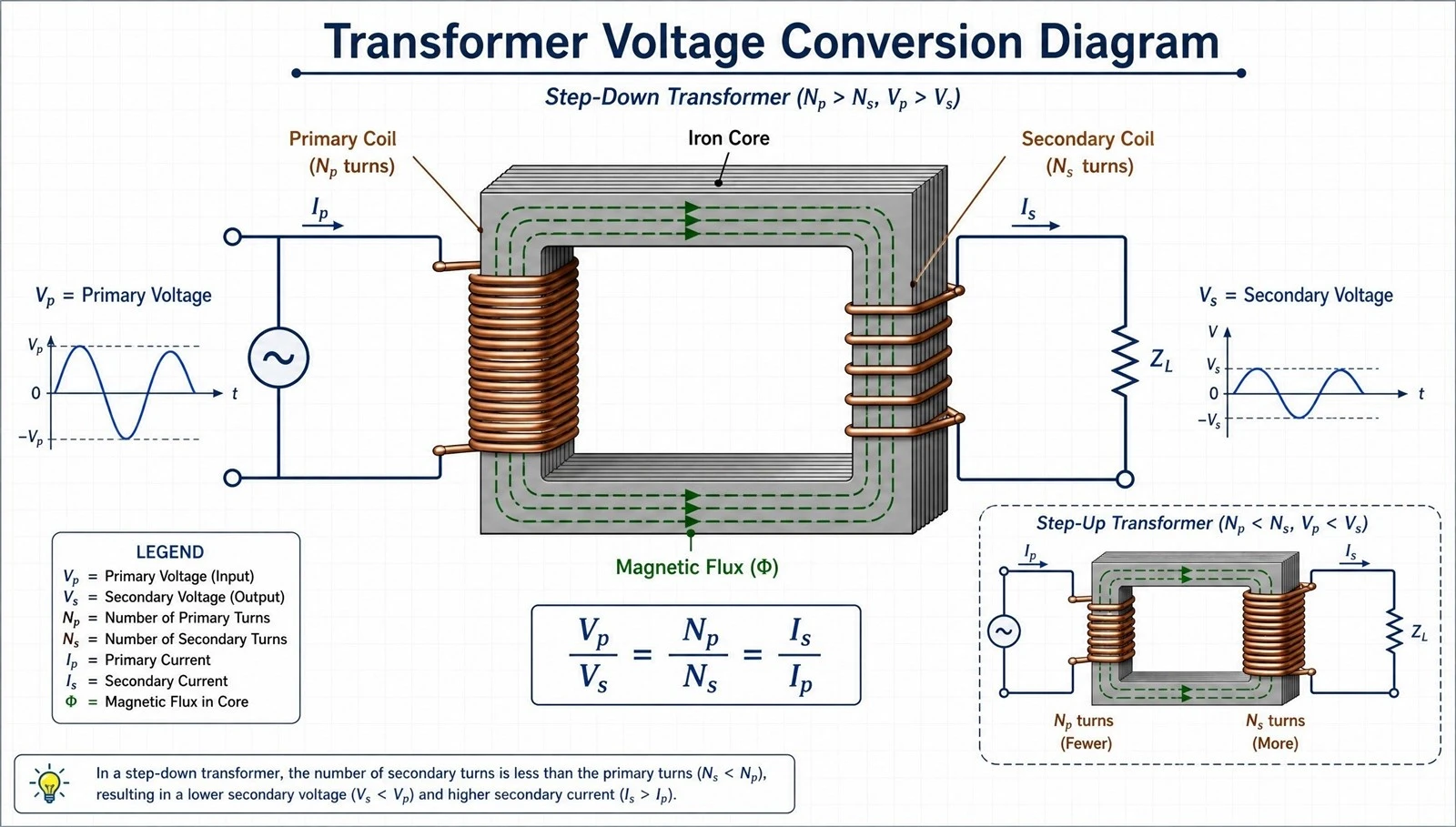

VAC電源と変圧器の関係

変圧器は、VAC 電源システムにおいて重要な役割を果たします。

変圧器は、電磁誘導によって回路間でエネルギーを伝達する電気部品です。システム要件に応じて、AC 電圧レベルを増減できます。

例えば：

• 降圧変圧器は、高い VAC 電圧をより低く安全な電圧に降圧します。-
• 昇圧変圧器は電圧を高めて効率的な長距離伝送を実現します。-

多くの電子製品は、入力 AC 電力を適切な電圧レベルに変換するために変圧器を使用しています。

例としては次のものが挙げられます。

• 産業用電源
• 医療機器
• 通信システム
• 家電
• 制御システム

電気機器を設計するエンジニアにとって、安全性、信頼性、効率のためには、適切な VAC 定格を持つ正しい変圧器を選択することが不可欠です。



VAC 電力はどこで使用されますか?

VAC 電源は、現代の電気システムのいたるところに使用されています。

一般的なアプリケーションには次のものがあります。

住宅用途

• 家庭用コンセント
• 照明システム
• キッチン家電
• 冷暖房設備

商用アプリケーション

• オフィスビル
• データセンター
• 小売システム
• 空調設備

産業用途

• ファクトリーオートメーション
• モータードライブ
• 生産設備
• コントロールパネル

電子機器

多くの電子デバイスは VAC 入力を受け取りますが、内部では DC 電源を使用して動作します。

例としては次のものが挙げられます。

• コンピュータ
• 充電器
• 産業用コントローラー
• 通信機器



VAC を理解することがなぜ重要ですか?

VAC 定格を理解することは、エンジニアや技術者にとって次のことに役立ちます。

正しいコンポーネントを選択してください

電気コンポーネントはシステムの電圧要件に適合する必要があります。誤った電圧定格のコンポーネントを使用すると、機器の故障や安全上のリスクが発生する可能性があります。

システム効率の向上

適切な電圧を選択すると、エネルギー損失が削減され、システム全体のパフォーマンスが向上します。

電気の安全性を確保する

VAC レベルが異なると、異なる絶縁、保護、設計上の考慮事項が必要になります。

信頼性の高い電源システムの設計

エンジニアは、変圧器、電源、電気機器を設計するときに VAC 仕様を使用します。

VAC 電源に関するよくある質問

VAC は AC と同じですか?

正確には違います。

AC は電流の種類を表し、VAC は AC 電気システムの電圧測定を表します。

たとえば、壁のコンセントからの電力は AC 電力であり、その電圧は 120 VAC または 230 VAC となります。

AC120Vは危険ですか?

はい。

120 VAC は住宅環境で一般的に使用されていますが、それでも重大な感電を引き起こす可能性があります。適切な安全手順と電気的保護を常に遵守する必要があります。



デバイスは異なる VAC 定格でも動作できますか?

一部のデバイスは、広い VAC 範囲で動作できます。

たとえば、次のようなラベルの付いた電源アダプタ。AC100～240Vさまざまな入力電圧に自動的に調整できます。ただし、機器は常に指定された電圧範囲内で動作させる必要があります。



VAC はどのようにして DC になるのでしょうか?

多くの電子デバイスは電力変換プロセスを使用します。

1.VAC 入力が電源に入力されます。

2.変圧器は電圧レベルを調整します。

3.整流器はACをDCに変換します。

4.レギュレータは安定した出力電圧を提供します。

このプロセスにより、電子回路が可能になります。安全で信頼性の高い DC 電力を受け取るための回路です。



結論

VAC 電力とは、交流電気システムの電圧レベルを指します。これは、住宅、商業、産業用の電力アプリケーションで使用される基本的な概念です。

VAC を理解することは、エンジニアが適切な電気コンポーネントを選択し、信頼性の高い電源システムを設計し、機器の安全性とパフォーマンスを向上させるのに役立ちます。

家庭用電子機器から産業機械まで、VAC 電源は変圧器、インダクター、電力変換技術と連携して、最新の電気システムに必要なエネルギーを供給します。

電気機器や電源ソリューションを開発している企業にとって、長期的な信頼性と効率を達成するには、適切な AC 電圧コンポーネントを選択することが重要です。{0}}
