高周波 AC がインダクタ内で高インピーダンスになるのはなぜですか?{0}}

インダクタは高周波 AC を完全に遮断するものではありません。{0}}代わりに、それは周波数が高くなるとインピーダンスが高くなりますこれにより、高周波電流が通過しにくくなります。-

この動作の主な原因は、誘導リアクタンス、次を使用して計算されます。

XL=2πfL

周波数が増加すると、誘導リアクタンスが増加します。インダクタが広く使用されているのはこのためです。高周波フィルタリング、EMI 抑制、-RFチョーク、スイッチング電源、通信機器.

インダクタとは何ですか?

インダクタは、磁界内にエネルギーを蓄える受動電子部品です。その主な特徴は、流れの変化に反対する.

理想的なインダクタの場合、電圧{0}}電流の関係は次のようになります。

V=L(di/dt)

電流が急速に変化すると、インダクタは逆電圧を生成します。したがって、インダクタは、DC、低周波 AC、および高周波 AC に対して異なる応答をします。-。

定常状態の DC では、理想的なインダクタには誘導リアクタンスがありません。{0}ただし、実際のインダクタにはまだ直流抵抗(DCR)その巻き方から。

誘導リアクタンスとは何ですか?

誘導リアクタンス (XL)インダクタが交流に対して与える抵抗です。

式は次のとおりです。

XL=2πfL

どこ：

XL= 誘導リアクタンス (Ω)

f= 周波数 (Hz)

L= インダクタンス (H)

この式は、誘導リアクタンスが周波数とインダクタンスの両方に応じて直接増加することを示しています。

たとえば、次のことを考えてみましょう。10μHインダクタ:

頻度	誘導リアクタンス
10kHz	0.63 Ω
100kHz	6.28 Ω
1MHz	62.83 Ω
10MHz	628.32 Ω

これは、インダクタが高周波 AC に対してはるかに大きな抵抗を提供できる理由を示しています。{0}}

注記：これらの値は理想的なインダクタを表します。実際のコンポーネントには、抵抗、寄生容量、その他の周波数に依存する影響があります。-。

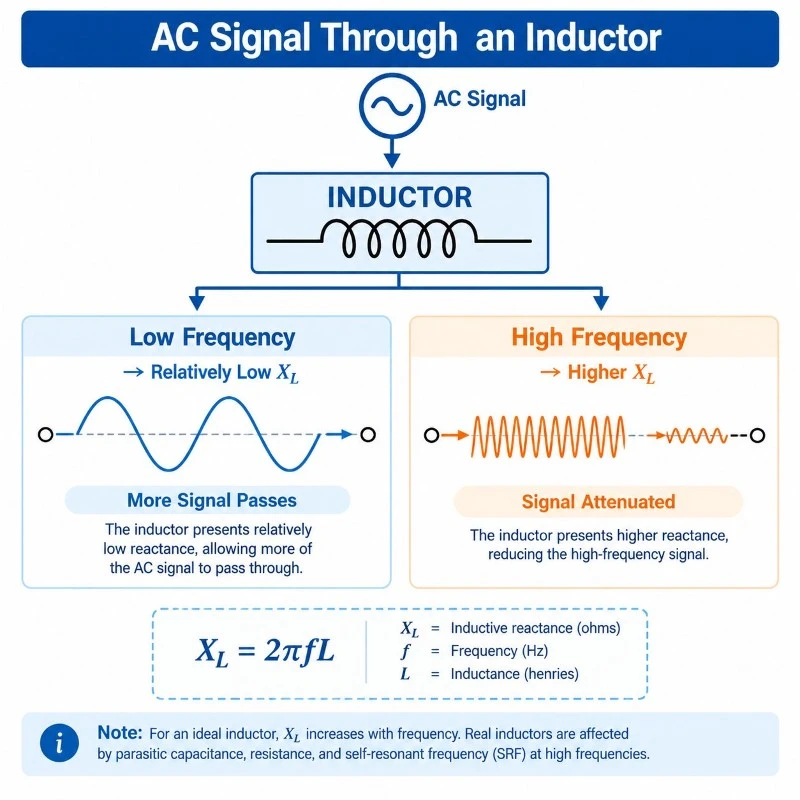

周波数が高くなるとインダクタのインピーダンスが増加するのはなぜですか?

AC 周波数が増加すると、電流の方向がより急速に変化します。インダクタは電流の変化に抵抗するため、高周波数ではより大きな誘導リアクタンスを生成します。

簡単に言うと:

低周波 → 誘導リアクタンスが低い

高周波 → 誘導リアクタンスが大きくなる

この周波数依存の動作により、インダクタは不要な高周波信号を減衰させながら、低周波信号または DC をより容易に通過させることができます。{{1}{2}}

非常に高い周波数では何が起こるのでしょうか?

簡単な公式XL=2πfL理想的なインダクタに基づいています。高周波では、実際のインダクタも寄生効果を示します。

重要なパラメータの 1 つは、自己共振周波数（SRF）-.

実際のインダクタには、巻線間に寄生容量があります。周波数が増加するにつれて、この静電容量はますます重要になります。

一般的に：

SRF 以下:コンポーネントは主にインダクタとして動作します。

SRF付近:誘導効果と容量効果が相互作用し、インピーダンスが最大に達する可能性があります。

SRF より上:容量性の動作が支配的になる可能性があります。

したがって、周波数が増加しても、インダクタは無制限のインピーダンスを提供するわけではありません。を選択するときは、高周波インダクタ-エンジニアは、インピーダンスの周波数特性と SRF を確認する必要があります。{0}

高周波インダクタの応用-

インダクタのインピーダンスは周波数に依存するため、多くの電子アプリケーションで役立ちます。{0}

EMIおよびノイズフィルタリング

インダクタは不要な高周波ノイズに対するインピーダンスを高め、ノイズの低減に役立ちます。-電磁妨害 (EMI).

これらは一般的に次のような場所で使用されます。

電源フィルター

DC-DC コンバータ

スイッチング電源

入力および出力フィルター

EMI抑制回路

RFチョーク

アンRFチョークは、DC またはより低い周波数の電流が流れるようにしながら、無線周波数信号に高インピーダンスを提供するように設計されています。{0}{1}{1}

RF チョークは次の用途に使用されます。

RF回路

通信機器

アンプ

発振器

バイアスネットワーク

コモンモード フィルタリング

コモンモードチョーク- 結合インダクタを使用して、コモンモード ノイズを抑制しながら、必要な信号または電力電流を流し続けます。{0}}

高周波インダクタの選び方-

高周波アプリケーション用のインダクタを選択するときは、公称インダクタンス以上のことを考慮してください。{0}

主要なパラメータは次のとおりです。

インダクタンス(L)– 基本的な誘導リアクタンスを決定します。

動作周波数– コンポーネントはターゲット周波数範囲に適している必要があります。

自己共振周波数（SRF）-– 望ましい誘導行動を維持するために重要です。

定格および飽和電流– 電力アプリケーションにとって重要です。

直流抵抗(DCR)– 電力損失と電圧降下に影響します。

芯材– 周波数性能、損失、飽和に影響します。

インピーダンスとQ値– RF およびフィルタリング アプリケーションにとって特に重要です。

適切なコンポーネントは、アプリケーションの電気的、機械的、および環境要件によって異なります。

よくある質問

インダクタが高周波 AC をブロックするのはなぜですか?{0}}

インダクタは高周波 AC を完全に遮断するものではありません。{0}}その誘導リアクタンスは周波数とともに増加しますこれにより、高周波電流に対してより高いインピーダンスが得られます。-

誘導リアクタンスの公式は何ですか?

式は次のとおりです。

XL=2πfL

ここで、周波数とインダクタンスによって誘導リアクタンスが決まります。

インダクタはDCをブロックしますか?

理想的なインダクタは、定常状態の DC では誘導リアクタンスがゼロです。{0}}実際のインダクタには巻線抵抗が存在します。

インダクタの自己共振周波数-とは何ですか?

SRF は、実際のインダクタの誘導性動作がその寄生容量と相互作用する周波数です。 SRF を超えると、コンポーネントの容量性が増加する可能性があります。

インダクタフィルタを使用できますか高周波-ノイズ？

はい。インダクタは広く使用されていますEMIフィルタ、RFチョーク、電源フィルタ、その他回路不要な高周波ノイズを抑制します。-



結論

インダクタは、その誘導性リアクタンスが周波数とともに増加するため、高周波 AC に対してより大きな抵抗を示します。{0}

XL=2πfL

これにより、インダクタは次のような用途に役立ちます。EMI フィルタリング、RF チョーク、電源フィルタリング、高周波ノイズ抑制-.

ただし、実際のインダクタには寄生容量、抵抗、自己共振周波数もあります。{0}}したがって、エンジニアは次のことを考慮する必要があります。周波数、SRF、インピーダンス、定格電流、DCR、コア材質、Q値高周波インダクタを選択するとき。-
